نحوه ولتاژگیری در برد موبایل

حتما ویدئو را ببنید

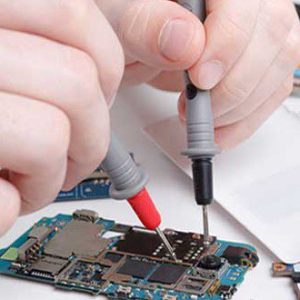

برای ولتاژ گیری هر قطعه مولتی متر را روی کمیت ولتاژ DC می گذاریم ( V) ، سر مثبت مولتی متر یا همان پراپ قرمز را یک سر قطعه مورد نظر می گذاریم و سر منفی یا همان پراپ مشکی را روی قسمت منفی برد موبایل (گرند) می گزاریم ( منظور از قسمت های منفی برد موبایل هر قسمتی که به منفی باتری وصل می شود مانند شیلد های روی برد است )

البته یک استثنا دارد وجود دارد : برای ولتاژ گیری دیود ولیو ، جای پراپ ها را با هم عوض می کنیم. یعنی قرمز را روی شیلد و مشکی را سر دیود می گزاریم. البته دیود ولیو با با ولتاژ گیری کاملا متفاوت است.

اگر نمیدانید تست دیود ولیو چیست و چه کاربردی دارد حتما متن تست diode value چیست و چه کاربردی در تعمیرات موبایل دارد ؟ را بخوانید (کلیک کنید)

نحوه تشخص ولتاژ قطعات بر روی برد موبایل

ولتاژ قطعه ای که می خواهیم اندازه بگیریم را میتوانیم از روی نقشه گوشی پیدا کنیم.

البته ولتاژ بعضی مسیر ها مشخص است مثلا ولتاژ مسیر ورودی شارژ برابر با ولتاژ خروجی شارژر است و در طول مسیر شارژ این مقدار نباید تغییر کنید.

آموزش تعمیر مدار شارژ گوشی (کلیک کنید)

ولتاژ خروجی آی سی ، ولتاژ های پایه های آی سی و قطعات در مسیر ولتاژ(قطعات در مسیر منظور قطعاتی است که برای تست باید از آنها ولتاژ گیری کرد) در نقشه مشخص است.

به هیمین دلیل برای ولتاژگیری برد موبایل باید تکنیک های نقشه خوانی را بلد باشید

آشنایی با اصطلاحات نقشه خوانی موبایل (کلیک کنید)

ولتاژ پایه های آی سی در نقشه گوشی

عیب یابی با کمک ولتاژ گیری

عیب یابی با ولتاژ گیری روش متداول در تعمیرات موبایل است چند تا از کاربردی ترین هاش را در زیر میگوییم:

1-پیدا کردن مسیر (مثل مسیر شارژ) با کمک ولتاژ گیری

2-عیب یابی آی سی  تغذیه ، آی سی شارژ ، آی سی صوت (کدک) آی سی رگولاتور و… با کمک تکنیک ولتاژ گیری

3-عیب یابی پایه های برد دوطبقه آیفون با کمک ولتاژ گیری

و…

مثلا برای عیب یابی آی سی های رگولاتور باید وردوی و خروجی آی سی را ولتاژ گیری کنیم تا بتوانیم ایراد آی سی را پیدا کنیم.

 کاربرد ولتاژگیری در رباتیک و طراحی بردهای الکترونیکی

در دنیای رباتیک و طراحی بردهای الکترونیکی، ولتاژگیری یک ابزار حیاتی برای بررسی عملکرد دقیق مدارها و تشخیص خطاهاست. مهندسان و طراحان برد با استفاده از ولتاژگیری می‌توانند:

🔹 ولتاژ ورودی و خروجی ماژول‌ها و سنسورها را بررسی کنند
🔹 عملکرد صحیح رگولاتورها، درایورها و میکروکنترلرها را کنترل کنند
🔹 محل دقیق قطعی‌ها یا اتصالی‌ها در مسیرهای تغذیه یا سیگنال را تشخیص دهند
🔹 از درستی طراحی PCB و سالم بودن مسیرهای ولتاژ در نسخه اولیه برد مطمئن شوند

در طراحی ربات‌ها نیز، ولتاژگیری نقش مهمی در تست حرکت موتورها، تغذیه سنسورها، و کنترل پایداری ولتاژ باتری و منابع تغذیه ایفا می‌کند. بدون انجام ولتاژگیری دقیق، حتی ساده‌ترین ربات‌ها ممکن است با مشکلاتی نظیر ریست شدن، نویز یا عملکرد نادرست مواجه شوند.
