آی سی تغذیه در موبایل

آی سی تغذیه

آی سی تغذیه در گوشی موبایل

قبلا یک مقاله در مورد آی سی های معرفی شده در موبایل نوشتیم حتما این مقاله را با دقت بخوانید.

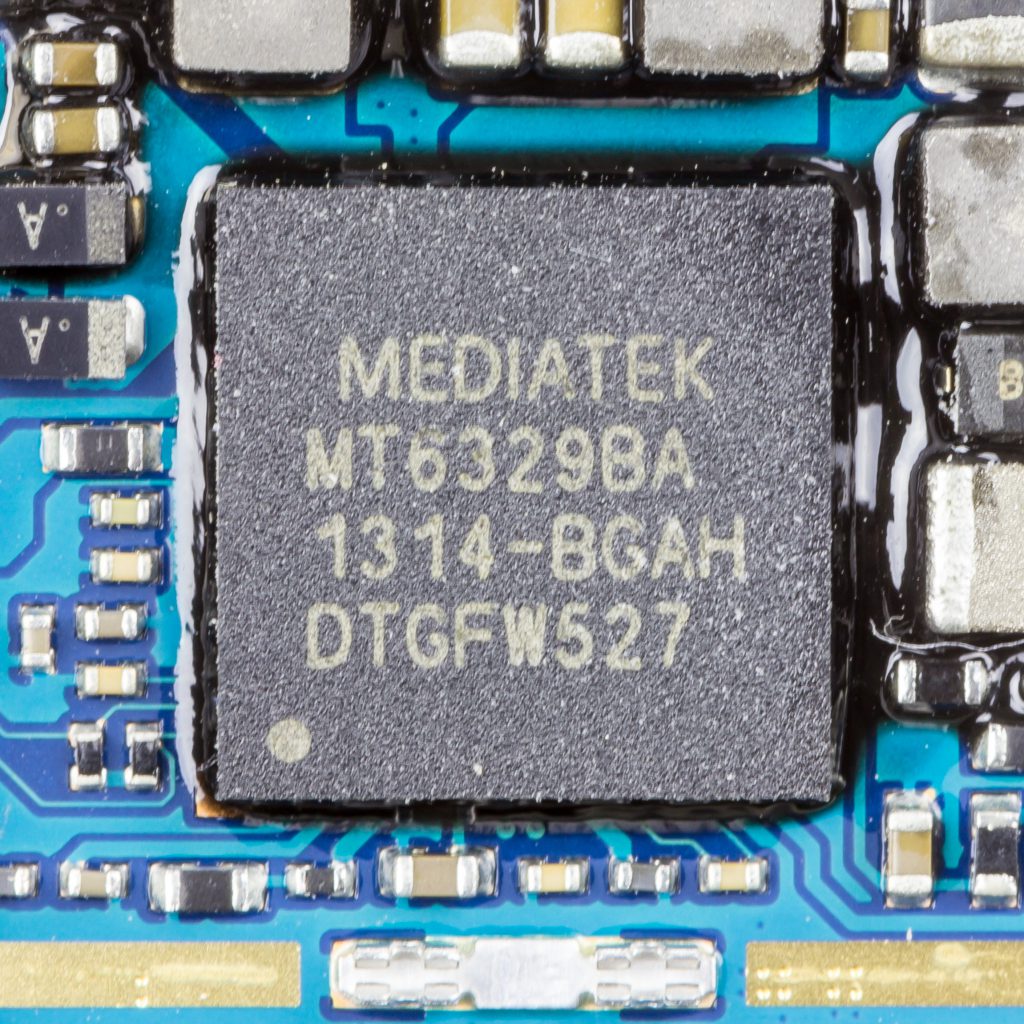

آیسی تغذیه یا همان  PM IC ( power management ic ) ، وظیفه آن ولتاژ رسانی برای آیسی ها مختلف مانند CPU ، هارد و غیره می باشد در بعضی از دستگاهها ممکن است چند آیسی تغذیه مانند تغذیه بیس باند، ال سی دی ، صدا و غیره وجود داشته باشد و در گوشی های معمولی و میان رده این آیسی ها مشترک می باشد یعنی در یک آی سی گنجانده شده است. وقتی که سی پی یو می خواهد پردازش خود را انجام دهد چیزی که اهیمت دارد میزان ولتاژ رسانی است. آیسی تغذیه ولتاژ رسانی اصلی برای سی پی یو و هارد را انجام می دهد.

در اصل می توان این آی سی را اولین ورودی و تقسیم کننده ولتاژ بعد از دکمه پاور دانست و با ولتاژ رسانی به آی سی هارد و CPU فرآیند راه اندازی دستگاه و تحلیل های دستگاه صورت می گیرد.

معروف ترین آی سی های تغذیه ساخت شرکت های Broadcom , Qualcomm , HiSilicon , Spreadtrum , Mediatek , … می باشد.

وظایف آی سی تغذیه :

مدیریت، کنترل و توزیع ولتاژهای انرژی از منبع باتری به مدارهای دیگر یا تراشه های مربوطه را انجام می دهد. این قطعه برای تبدیل، تنظیم، تثبیت جریان و ولتاژهای جریان طراحی شده است.

  1. تامین ولتاژ مورد نیاز برای بوت شدن گوشی یا روشن شدن گوشی ( در نتیجه یکی از راه های پیدا کردن آیسی تغذیه دنبال کردن مسیر کلید پاور هست )
  2. دریافت ولتاژ از باتری و تقسیم ولتاژ بین قسمت های مختلف مدار
  3. ذخیره و نگه داری ( latch کردن ) فرمان های داخلی ( مثلا وقتی فرمان روشن شدن صفحه نمایش از cpu  صادر میشود ، برای مدت کوتاهی به ایسی تغذیه ارسال می شود )

نشانه های خرابی آی سی تغذیه در موبایل

یکی از مهم ترین نشانه های خرابی آی سی تغذیه، این است که موبایل به طور ناگهانی خاموش شود. علت این مشکل این است که با از کار افتادن آی سی تغذیه گوشی، ولتاژ لازم به اندازه کافی به برد و مدارها نمی رسد.

نشانه دیگر آن مشکل آنتن دهی گوشی است .ا

چون ایسی تغذیه به باتری مسیر دارد ، خرابی آن بر روی باتری هم تاثیرات منفی میگذارد.

عیب یابی آی سی تغذیه

معمولا خرابی آی سی تغذیه باعث از خاموشی گوشی می شود یا از کار افتادن آن قسمتی که مدریت یا تامین ولتاژ بر عهده آی سی تغذیه می باشد.

مثلا ولتاژ سیم کارت در اکثر گوشی ها توسط آی سی تغذیه تامین میشود اگر این ولتاژ به هر دلیلی از کار بیافتد باعث از کار افتادن سیم کارت گوشی می شود.

در این حالت خیلی راحت میتوان با ولتاژ گیری لاین های مسیر ایراد را پیدا کرد و اگر ایراد از قطعی مسیر نباشد یا قطعات در مسیر  آی سی تغذیه خراب نباشد ایراد از آی سی تغذیه می باشد.

یکی از روش های عیب یابی آی سی تغذیه ولتاژ گیری پایه ها I/O آی سی تغذیه میباشد.(پایه های ورودی و خروجی آی سی)

مطالعه  حذف گوگل اکانت Honor 8S frp KSA-LX9

معمولا ولتاژ پایه های آی سی تغذیه در شماتیک گوشی مشخص است.و میتوان این اطلاعات را از شماتیک گوشی بدست آورد.

بعضی مواقع یکی از قسمت های آی سی تغذیه خراب مشود مثلا قسمتی که وظیفه تامین ولتاژ مدار آنتن را برعهده دارد.

البته آی سی تغذیه مدار آنتن در بعضی گوشی ها از یک آی سی جدا است. (مثلا گوشی آیفون 7)

اگر گوشی خاموش باشد معمولا یکی از راه ها ولتاژ گیری دکمه پاور گوشی است، اگر دکمه پاور ولتاژ نداشته باشد یعنی یا مسیر آی سی تغذیه تا دکمه پاور خراب است یا ولتاژ ورودی آی سی تغذیه مشکل دارد یا مسیر آنها یا خود آی سی تغذیه مشکل دارد.

اگر آی سی تغذیه خراب باشد معمولا با ریبال مشکل حل می وشد اگر مشکل با ریبال حل نشد باید آی سی تعویض کرد.

معمولا آی سی تغذیه به صورت BGA بر روی برد موبایل نصب می شود. در مقاله انواع آی سی و اتصال آنها بر روی برد موبایل در این مقاله به صورت کامل توضیح داده شده است.

اگر در ریبال آی سی BGA مشکل دارید به مقاله ریبال آی سی مراجعه کرده و مطالب آن را تا انتها مطالعه کنید.

البته بعضی از قسمت های آی سی تغذیه با آی سی های دیگر مثل آی سی شارژ تقسیم میشود.

ولتاژ پایه های آی سی تغذیه

ولتاژ پایه های آی سی تغذیه گوشی A520 سامسونگ

در دوره های آموزش تعمیرات موبایل در شیراز فیدار تمام نکات تعمیرات موبایل به همراه اصول عیب یابی و تعمیر گوشی های موبایل به صورت کاملا حرفه ای و تخصصی آموزش داده میشود.

جمع بندی

در دوره های آموزش تعمیرات موبایل که در آموزشگاه فیدار برگذار میگردد تمام نکته ها و تکنیک های تعمیرات موبایل به صورت کامل و تخصصی به ما آموزش داده میشود.برای شرکت در دوره ها به سایت آموزشگاه تعمیرات موبایل شیراز فیدار مراجعه کنید و برای مشاهده  آموزش ها و تکنیک رایگان تعمیرات موبایل به کانال یوتیوب fidarteam ، آپارات fidarteam و اینستگرام ما به آدرس fidarteam مراجعه کنید.
