مقاومت الکتریکی ( R ) :
مقاومت الکتریکی مقاومت، عنصر یا قطعه ای الکترونیکی است که سبب محدود شدن شدت جریان تولید شده در مدارات الکترونیکی میشود. به عبارت دیگر، مقاومت با عبور جریان مخالفت میکند.
مقاومت الکتریکی
واحد مقاومت اُهم ( Ω ) است و آن را با حرف R نشان می دهند. مقاومت دارای انواع مختلف با
ویژگیهای خاص است که بهطور جداگانه تشریح خواهد شد . علامت اختصاری مقاومت را در
شکل زیر نشان داده شده است .
مقاومت الکتریکی
مشخصات مهم مقاومت ها :
- مقدار اهمی مقاومت:
مقاومت الکتریکی
مهمترین مشخصه یک مقاومت مقدار آن است که برحسب اُهم ( Ω ) ، کیلو اهم ( KΩ ) یا مگا اهم ( MΩ ) بیان می شود. مقادیر
کیلو و مگا را با این ضرایب می توان به اهم تبدیل کرد: ( 1KΩ = Ω , 1MΩ = Ω )
- توان مجاز:
ماکزیمم توانی که مقاومت بهطور دائم میتواند تحمل کند را (( توان قابل تحمّل )) گویند. این توان اغلب بهصورت حرارت در اطراف مقاومت هدر میرود. ماکزیمم قدرت مجاز ، به حرارت محیط ، ولتاژ و جریان مقاومت بستگی دارد.
برای اطلاع بیشتر از توان مقاومت ها حتما لینک توان مقاومت ها رابخوانید(کلیک کنید)
یا فیلم زیر در کانال یوتیوب ما را ببنینید
توان مقاومت الکتریکی
- تلرانس یا درصد خطا:
مقاومت الکتریکی
مقدار واقعی یک مقاومت در عمل با مقداری که بهوسیله سازنده قید می شود اختلاف دارد . این اختلاف (( تلرانس )) یا (( درصد خطا )) نامیده می شود و آن را برحسب درصد بیان میکنند. میزان خطا بستگی به تکنولوژی ساخت و دقّت دستگاههای تولید مقاومت دارد . برای مفهوم بیشتر رنگ خواکستری با 10% خطا و رنگ طلایی با 5% خطا میباشد.
- مقاومت های ثابت:
مقاومت های ثابت دارای دو پارامتر مهم می باشند:
1- مقدار نامی ( مقدار نامی مقداری است که بصورت ایده ال باشد و خطایی نداشته باشد )
2- در صد خطا یا تلرانس (درصد خطا بیانگر تفاوت مقدار واقعی با مقدار ایده آل بصورت درصد می باشد)
روش خواندن مقاومت:

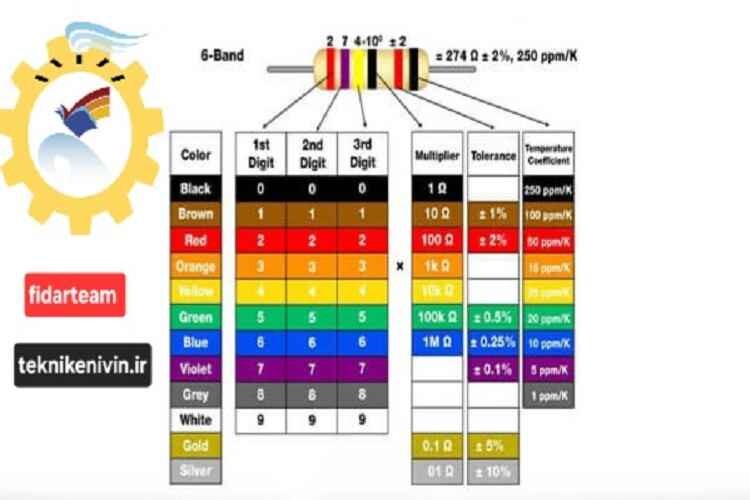

- روش اول کد رنگی:
مثال: ( زرد 4 ) – (بنفش 7 ) – ( قرمز 2 ) و طلایی رنگ هم درصد خطا یا تلرانس که 5% درصد می باشد.
پس مقدار اهمی این مقاومت می شود:
4700Ω
و اگر بخواهیم تبدیل به کیلو شود: 4/7kΩ
در ویدئو آموزش الکترونیک قسمت 5 در یوتیوب نحوه خواندن مقاومت رنگی به صورت کامل توضیح داده شده است
آموزش الکترونیک قسمت 5 در مورد نحوه خواندن مقاومت های رنگی
انواع مقاومت از نظر کاربرد:
1-مقاومت مقدار ثابت(Fixed Resistors):
به مقاومت هایی گفته میشود که مقدار آن همیشه ثابت بوده و با تغییر شرایط محیطی و تغییر ولتاژ و جریان مقدار آن تغییر نمیکند.
2-مقاومت متغیر (Variable Resistors):
مقاومت هایی هستند که با توجه به نوع طراحی آنها با توجه به شرایطی که برای آن تعریف شده مقدار آن تغییر میکند.
مثلا با تغییر دمای محیط ، تغییرات ولتاژ ، تغییرات نور محیط و…
انواع مقاومت های متغیر:
پتانسیومتر:
مقاومتی که به صورت دستی و تغییر یک پیج مقدار آن تغییر میکند.
با تغییر پیچ مقدار مقاومت بین پایه خروجی ولتاژ و پایه پتانسیومتر تغییر میکند.
مقدار مقاومت بین دو پایه پاتانسیومتر همیشه ثابت و برابر حداکثر مقدار مقاومت پتانسیومتر است.
با تغییر پیچ مقدار بین یکی از پایه های پاتانسیومتر و پایه خروجی ولتاژ تغییر میکند به همین دلیل برای استفاده از این مقاومت ، یکی از پایه های پتانسیومتر و پایه خروجی ولتاژ استفاده میکنیم.
VDR (Voltage Dependent Resistor) :
مقاومتی وابسته به ولتاژ است. نام دیگر این مقاومت وریستور ست. این مقاومت با افزایش ولتاژ دو سر آن مقدار آن کاهش میابد. این مقاومت برای محافظت از قطعات در برابر افزایش ناگهانی ولتاژ کاربرد دارد.
در شکل زیر مقاومت VDR به همراه نمودار عملکرد مقاومت را مشاهده می کنید.
در صورت خرابی مقاومت VDR دو سر آن اتصال کوتاه می شود و کافی است که با تست بوق مقاومت را برسی کنید اگر مولتی متر بوق زد یعنی دو سر مقاومت اتصالی کرده و خراب است ولی اگر دو سر مقاومت اتصال باز یا OL نشان داد یعنی مقاومت سالم است.
LDR (Light Dependent Resistor) :
مقاومت وابسته به نور است که با افزایش نور مشخص شده مقدار آن کاهش میابد.این مقاومت در ساخت فوتوسل نیز کاربرد دارد.
PTC (Positive Temperature Coefficient) :
مقاومتی است که با افزایش دمای محیط مقدار آن افزایش میابد. به عبارتی با مقدار این مقاومت با دما رابطه مستقیم دارد.
(NTC (Negative Temperature Coefficient :
مقاومتی است که با افزایش دمای محیط مقدار آن کاهش میابد. به عبارتی با مقدار این مقاومت با دما رابطه برعکس دارد.
MDR (Megnetic Dependent Resistor) :
مقدار این مقاومت با اندازه قدرت میدان مغناطیسی رابطه مستقیم و با فاصله از میدان مغناطیسی ، رابطه عکس دارد. به همین دلیل با نزدیک کردن این مقاومت به میدان مغناطیسی چون شدت میدان افزایش می یابد ، مقدار مقاومت MDR نیز افزایش پیدا می کند.
در آموزش الکترونیک قسمت 6 که در یوتیوب آپلود کردیم در مورد انواع مقاومت های متغییر به صورت کامل توضیح دادیم حتما ببنید
هر مقاومت در نقشه با یک نشان و نماد مخصوصی نشان داده می شود در شکل زیر نماد مقاومت های متغییر را مشاهده می کنید.
انواع مقاومت های متغییر آموزش الکترونیک قسمت 6
ویدئو زیر در مورد مقاومت های متغییر توضیح دادیم حتما این ویدئو را که در کانال یوتیوب ما هست ببنید.
ختم کلام
