نحوه تعمیر و عیبیابی مدار بکلایت گوشی

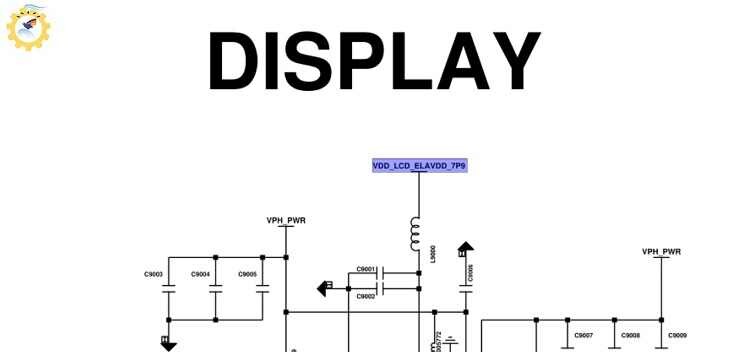

مدار بکلایت و ولتاژهای مهم در مدار نمایشگر (Display)💡
تفاوت ولتاژها و اهمیت آنها:
- بکلایت در مقابل AVDD/AVEE: ولتاژ بکلایت (VLED+) یک ولتاژ تقویتشده و بالا است که مستقیماً نور را تأمین میکند. در مقابل، ولتاژهای AVDD/AVEE (یا VSP/VSN) ولتاژهای تنظیمی و کنترلی هستند که برای ایجاد تصویر ضروریاند، اما نقشی در روشنایی ندارند. اگر AVDD/AVEE وجود نداشته باشد، تصویر نداریم؛ اگر بکلایت نباشد، تصویر وجود دارد اما بدون نور قابل مشاهده نیست(در اکثر موارد با انداختن نوری مثل چراغ قوه تصور قابل مشاهده است).

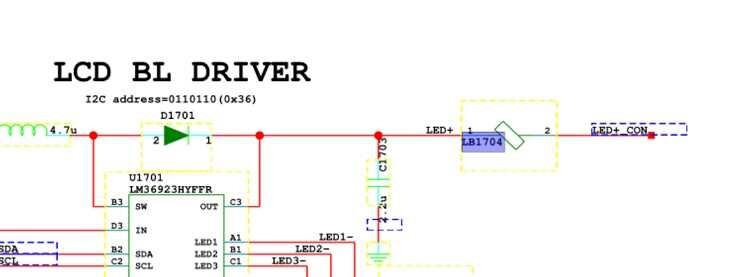

شماتیک لایت LCD گوشی هواوی P20
-
تفاوت مقدار ولتاژ در LCD و OLED/AMOLED: در صفحات LCD (با نور پسزمینه LED)، ولتاژ بکلایت به دلیل سری بودن LEDها، معمولاً بالا (۱۰ تا ۳۰ ولت) است. در صفحات OLED/AMOLED (که هر پیکسل منبع نور مستقل است)، مدار بکلایت به معنای سنتی وجود ندارد و از ولتاژهای بسیار پایینتر (معمولاً 3 تا 7.4 ولت) و تنظیمشده برای هر پیکسل استفاده میشود.

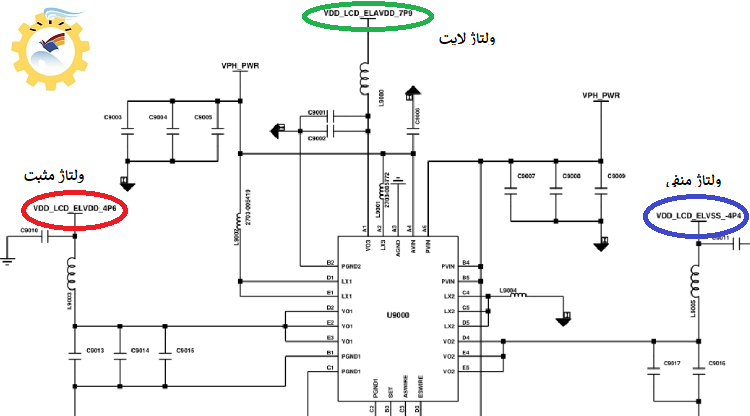

شماتیک ولتاژ لایت گوشی A52S که صفحه نمایش OLED دارد به همین دلیل دلتاژ لایت آن 7.9 است
عیبیابی و تست مدار بکلایت🛠
چرا بدون السیدی نمیتوان ولتاژ بکلایت را تست کرد؟ (نکته حیاتی!)
نحوه ولتاژگیری خروجی بدون LCD (روش حرفهای)
- بررسی ولتاژ ورودی آیسی: ولتاژ ورودی (معمولاً VPH_PWR یا VBAT) را که از مسیر اصلی برق به آیسی بکلایت میرسد، اندازهگیری کنید. این ولتاژ باید حدود ۳.۷ تا ۴.۲ ولت (ولتاژ باتری) باشد. اگر ورودی ندارید، مشکل از مسیر تغذیه و باتری است.
- بررسی Enable Signal (سیگنال راهانداز): این سیگنال (معمولاً EN یا PWM در شماتیک) از CPU یا PMIC به آیسی بکلایت ارسال میشود تا مدار را فعال کند. ولتاژ این سیگنال را پس از روشن کردن گوشی (در حالت انتظار برای روشن شدن نمایشگر) بررسی کنید. معمولاً باید ۱.۸ تا ۳.۳ ولت باشد (بسته به مدل). اگر سیگنال Enable وجود ندارد، مشکل میتواند نرمافزاری، از آیسیهای تغذیه، یا حتی CPU باشد.
- تست قطعات با تست دیودی یا اهمی: سلف (Inductor)، دیود (Diode)، و خازنهای مدار را با مولتیمتر در حالت تست دیودی یا اهمی بررسی کنید. سالم بودن آنها نشانه عملکرد صحیح نسبی مدار است. همچنین، چک کنید که آیا آیسی بکلایت (معمولاً یک IC Boost مانند TPS611xx) گرم میشود یا خیر، که میتواند نشانه اتصال کوتاه (short circuit) باشد.
تشخیص ولتاژها در نقشه شماتیک
- ولتاژ بکلایت (VLED+): نامگذاریهایی مانند: VLED+, LED_ANODE, V_BOOST, PP_VCC_LED_ANODE. مقدار آنها در توضیحات نقشه معمولاً بالا (۱۰ تا ۳۰ ولت) ذکر شده است.
- ولتاژهای مثبت و منفی LCD (AVDD/AVEE): نامگذاریهایی مانند: AVDD, AVEE, VSP, VSN, V_DD, V_EE. مقدار آنها معمولاً کم و متقارن (±۵ تا ±۶ ولت) است.
جمعبندی نهایی: تخصص، آموزش و آینده تعمیرات موبایل 🚀
تعمیر لایت برد موبایل (بکلایت) در گوشیهای موبایل، بیش از یک مدار ساده است؛ این مدار یک سیستم تقویتکننده ولتاژ (Boost Converter) پیچیده است که مسئول تبدیل ولتاژ پایین باتری (حدود ۴ ولت) به ولتاژ بالا (۱۴ تا ۲۰ ولت) برای روشن کردن LEDهای پسزمینه نمایشگرهای LCD است. درک تفاوتهای این ولتاژ بالا (VLED+) با ولتاژهای کنترلی پایین (VSP/VSN حدود $\pm ۵$ ولت) و اهمیت سیگنالهای فعالسازی (Enable)، کلید عیبیابی دقیق است.
تعمیر لایت برد موبایل به خاطر داشته باشید که برای تست ولتاژ خروجی (VLED+)، به دلیل ماهیت Boost Converter، اتصال السیدی به عنوان “بار” ضروری است و بدون آن، ولتاژ اندازهگیری شده قابل استناد نیست.
