سیگنالهای تفاضلی در موبایل و رباتیک: کاربردها، عیبیابی و حذف نویز در تعمیرات موبایل و رباتیک
در هر طراحی الکترونیکی، هر مسیری که بین دو سیستم برقرار میشود، بهدلیل عوامل مختلفی مانند امواج الکترومغناطیسی محیط، ممکن است تحت تأثیر نویز قرار بگیرد.

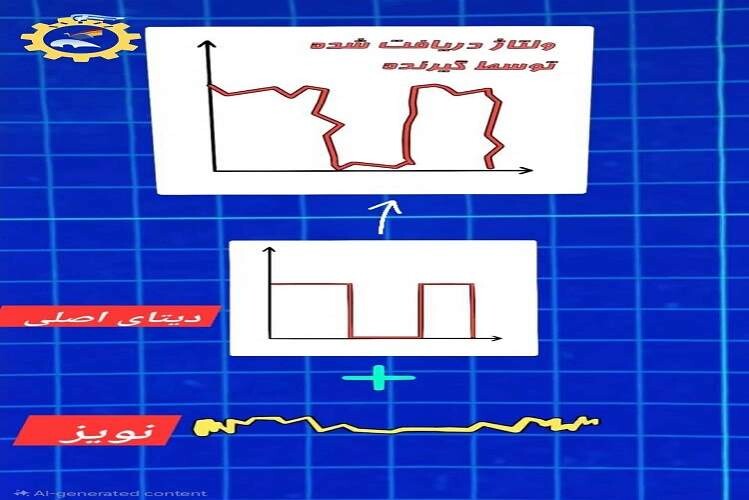

یکی از رایجترین انواع نویزها، نویز جمعشونده (Common-Mode Noise) است. همانطور که از نام آن پیداست، این نویز به صورت افزایشی با سیگنال اصلی جمع میشود؛ بهعبارتی دیگر، ولتاژ نویز با ولتاژ دادهای (DATA) که از طریق سیم منتقل میشود ترکیب میگردد.
در نتیجه، سیستمی مانند CPU یا میکروکنترلر که گیرندهی سیگنال است، ولتاژی دریافت میکند که ترکیبی از ولتاژ داده اصلی و نویز محیطی است. برای دسترسی به داده صحیح، باید مقدار نویز از سیگنال کلی کم شود تا ولتاژ واقعی داده استخراج شود.
یکی از مؤثرترین روشها برای کاهش یا حذف تأثیر این نوع نویز، استفاده از زوج سیگنال تفاضلی (Differential Pair) است. در این روش، دو سیگنال مکمل بهصورت همزمان ارسال میشوند و سیستم گیرنده با مقایسهی اختلاف بین آنها، نویزهای مشترک را حذف کرده و فقط اطلاعات اصلی و دقیق را استخراج میکند.
سیگنالهای تفاضلی چیست؟
کاربرد سیگنالهای تفاضلی در موبایل
-
رابطهای پرسرعت: پروتکلهایی مثل MIPI برای انتقال داده بین دوربین، نمایشگر و پردازنده.
-
ارتباطات بیسیم: بهبود کیفیت سیگنال در Wi-Fi و 5G با کاهش نویز.
-
صفحه نمایش و دوربین: انتقال دادههای تصویری با کیفیت بالا در نمایشگرهای AMOLED و دوربینها.
کاربرد سیگنالهای تفاضلی در رباتیک
-
کنترل موتورها: ارسال دستورات دقیق به موتورها و سرووها برای حرکات نرم.
-
ارتباطات حسگرها: انتقال داده از حسگرهای لیدار و دوربینهای استریو به پردازنده.
-
شبکههای صنعتی: استفاده در پروتکلهایی مثل MIPI برای ارتباط پایدار در برد های الکترونیکی صنعتی
نحوه عیبیابی مسیرهای سیگنال تفاضلی در تعمیرات موبایل
-
بررسی ظاهری برد: استفاده از مولتیمتر یا اسیلوسکوپ برای چک کردن ترکخوردگی یا لحیمسردی.
-
تست اتصالی قطعات یا قطعی: بررسی قطعی یا اتصال کوتاه در خطوط D+ و D- با مولتیمتر.
-
آنالیز سیگنال: بررسی شکل موج با اسیلوسکوپ برای شناسایی خرابی آیسی یا قطعات.
-
تعویض قطعات: جایگزینی قطعات معیوب با قطعات اصلی.
-
تست نهایی: بررسی عملکرد با تست عملیاتی مثل انتقال داده.
حذف نویز سیگنال تفاضلی
-
حذف نویز مشترک: گیرنده تفاضلی اختلاف ولتاژ بین D+ و D- را محاسبه میکند. نویز مشترکی که بهطور یکسان روی هر دو خط اعمال میشود (مثل نویز الکترومغناطیسی) در این اختلاف از بین میرود و فقط سیگنال اصلی به پردازنده میرسد. به این صورت که نویز به هر دو سیگنال D+ و D- می رسد(تصور شماه 1) و پردازنده با کم کردن هر دو سیگنال D+ و D- مقدار نویز را بدست می آورد.(تصویر شماره 2بالا )حالا با کم کردن نویز از سیگنال اصلی (D+) به دیتای سیگنال اصلی میرسد.(تصویر شماره 3 پایین)

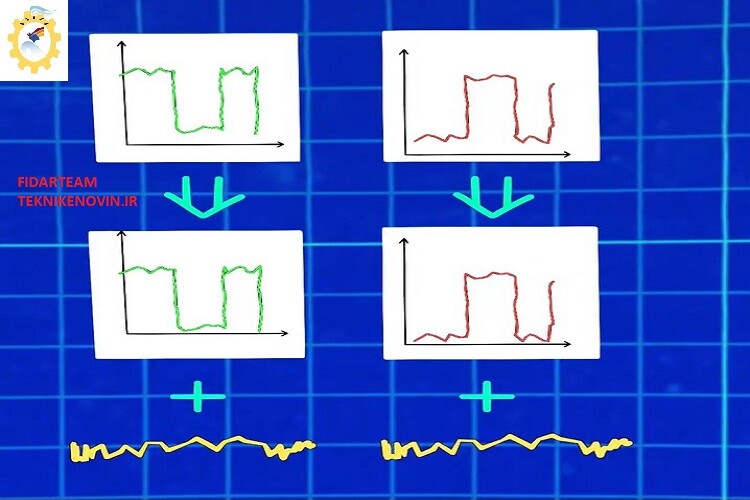

تصویر شماره 1

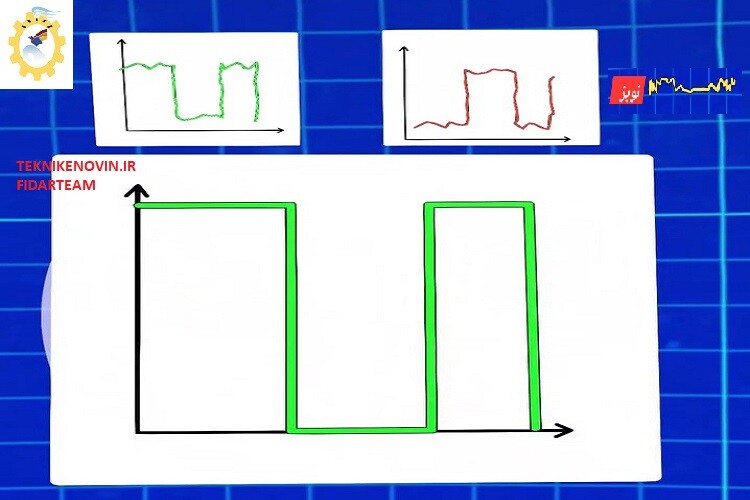

تصویر شماره 2
-
طراحی مسیرهای متقارن: مسیرهای D+ و D- باید از نظر طول و امپدانس یکسان باشند تا نویز به سیگنال اصلی تبدیل نشود.
-
جفتهای پیچخورده: برای اطمینان از رسیدن نویز به هر دو هر دو سیگنال D+ و D- مسیر دو سیگنال را در هم میپیچند تا نویز به طور مساوی به هر دو هر دو سیگنال D+ و D- برسد.
-
شیلد و کابل های کواکسیال: استفاده از کابلهای کواکسیال یا محفظههای شیلددار برای جلوگیری از نویز خارجی.
-
فیلترگذاری: خازنها و سلف ها نویز فرکانس بالا را فیلتر میکنند.
چه زمانی در طراحی مدار از حذف نویز سیگنال تفاضلی استفاده کنیم؟
در طراحی مدارهای الکترونیکی، انتخاب بین سیگنال تکپایانهای (Single-ended) و سیگنال تفاضلی (Differential) نقش مهمی در کیفیت و پایداری عملکرد مدار دارد.
سیگنال تفاضلی زمانی مورد استفاده قرار میگیرد که نیاز به انتقال دقیق اطلاعات، محافظت در برابر نویز، یا حفظ یکپارچگی سیگنال در سرعت بالا یا مسافت زیاد وجود داشته باشد.

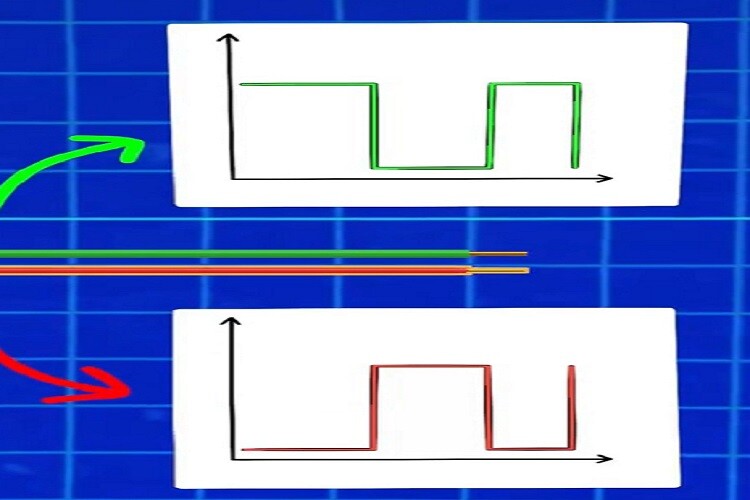

در این روش( حذف نویز سیگنال تفاضلی )، دو سیم یا مسیر موازی، اطلاعات را منتقل میکنند: یکی حامل سیگنال اصلی و دیگری حامل معکوس آن است. گیرنده با محاسبه اختلاف بین این دو سیگنال، داده را بازیابی میکند، که باعث حذف نویز مشترک و افزایش دقت میشود.

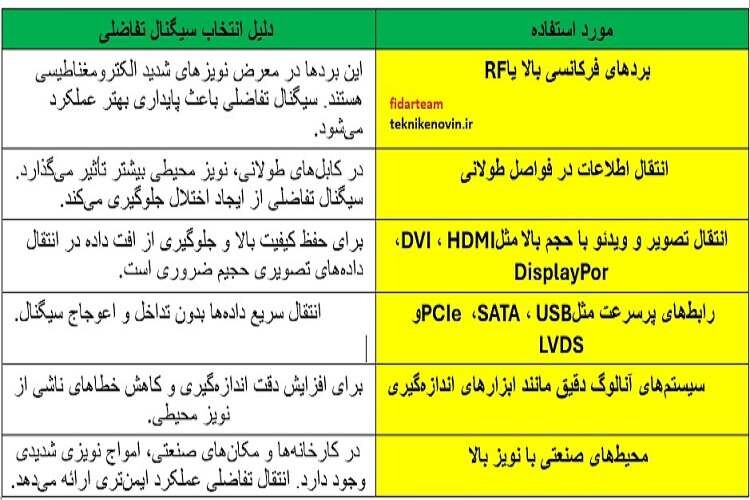

موارد کاربرد سیگنال تفاضلی
در شرایط و محیطهای زیر، استفاده از سیگنال تفاضلی نهتنها مفید، بلکه ضروری است:
مزایای استفاده از سیگنال تفاضلی
- ✅ کاهش نویز محیطی: نویزهای القایی که به هر دو خط وارد میشوند، در مرحله تفاضل حذف میگردند.
- ✅ پایداری بیشتر در فرکانس بالا: مناسب برای کاربردهای GHz و انتقالهای حساس.
- ✅ یکپارچگی سیگنال بهتر: در خطوط طولانی یا اتصالات بین بردی، اعوجاج کاهش مییابد.
- ✅ سازگاری با استانداردهای صنعتی: بسیاری از پروتکلهای ارتباطی استاندارد، از سیگنال تفاضلی بهره میبرند.
جمعبندی
اگر در حال طراحی بردهای فرکانسی، سیستمهای انتقال تصویر و ویدئو، یا مداراتی برای محیطهای صنعتی یا انتقالهای پرسرعت هستید، استفاده از سیگنال تفاضلی انتخابی هوشمندانه و حتی الزامی است.
همچنین در دورههای آموزش رباتیک در شیراز (آموزشگاه فیدار)، بههمراه دورههای آموزش ARM در شیراز و آموزش آردوینو در شیراز، نحوهی ارتباطدهی انواع سنسورها، ماژولها و میکروکنترلرها با استفاده از انواع پروتکل ها و سیگنال های تفاضلی بهصورت کامل و کاربردی آموزش داده میشود.
این آموزشها شامل مفاهیم پایهای تا پیادهسازی عملی ارتباط بین میکروکنترلر و سنسورهای دیجیتال و آنالوگ بوده و برای ورود به بازار کار یا انجام پروژههای حرفهای بسیار مؤثر هستند.
